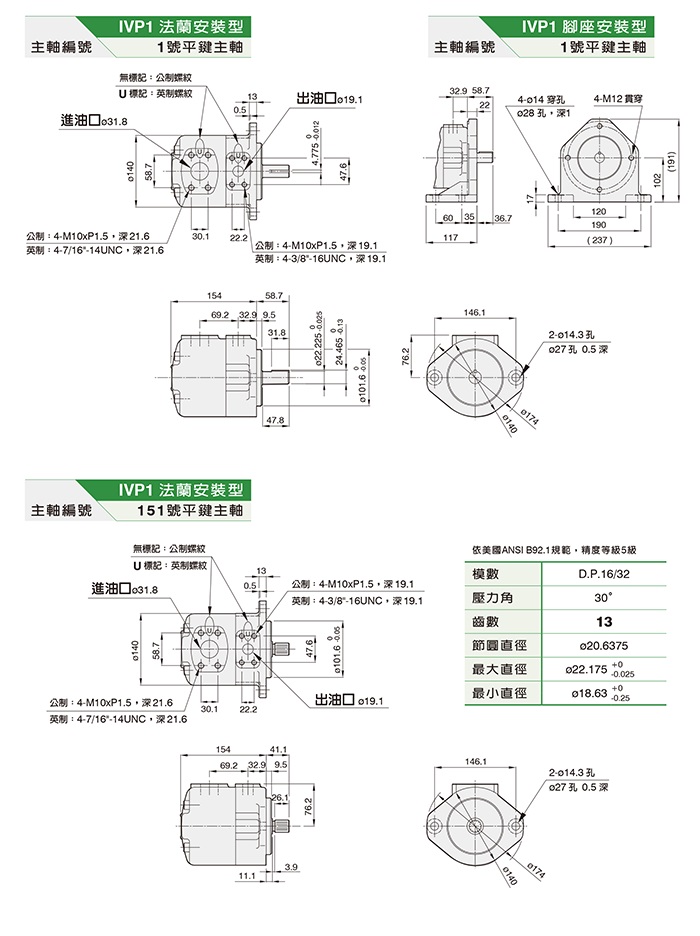

IVP1-4-F-R-1C-10安颂字母叶片泵
IVPQ系列無H高壓型規格。
安颂IVPQ系列主軸無花鍵型式。在1200r/min和6.9bar(100psi)下的額定容量 US gpm，安颂液压工业股份有限公司不惜引進的加工設備，作廠內自行加工，自我掌控零件加工精度。更不惜引進CNC異形研磨機，而三次元座標量測儀器的使用，更突顯安頌公司在追求品質的精神。我們將在現有的基礎，不斷強化企業體質，以因應未來的競爭。
常规型号如下：
IVP1-2-F-R-1C-10，IVP1-3-F-R-1C-10，IVP1-4-F-R-1C-10
IVP1-5-F-R-1C-10，IVP1-6-F-R-1C-10，IVP1-7-F-R-1C-10
IVP1-12-F-R-1C-10，IVP1-14-F-R-1C-10，IVP2-10-F-R-1C-10
IVP2-11-F-R-1C-10，IVP2-12-F-R-1C-10，IVP2-14-F-R-1C-10
IVP2-15-F-R-1C-10，IVP2-17-F-R-1C-10，IVP2-19-F-R-1C-10
IVP2-21-F-R-1C-10，IVP2-25-F-R-1C-10，IVP3-17-F-R-1C-10
产品描述
子母葉片定量泵
IVP(Q/V)系列 單泵型號說明
| ( F3- ) |
IVP (Q / V ) 2 |
-17 |
H |
A |
M |
-F |
-R |
-86 |
C |
-10 |
前註
油液相容性 |
機殼號 |
幾何排量
●代號 |
★壓力型式 |
油口連接 |
油口連接變型 |
安裝型式 |
旋轉方向 |
▲主軸型式 |
出油口位置 |
設計編號 |
| 平鍵 |
重載平鍵 |
花鍵 |
無標記:
使用石油系抗磨液壓油
F11-
使用水乙二醇液
F3-
使用油包水乳化液或磷酸酯油液 |
IVP (Q/V) 1 |
2,3,4,5,6,7,8,
10,11,12,14 |
|
|
|
|
從泵的軸端看 |
1 |
N/A |
151 |
從泵的蓋端看
A-
在進油口對面
B-
從進油口逆時針轉90°
C-
在進油口同側
D-
從進油口順時針轉90°
|
10 |
| IVP (Q/V) 2 |
10,12,14,15,
17,19,21,25 |
省略 –
標準型 |
A-
SAE4螺栓法蘭 |
M-
米制固定螺紋
|
F-
法蘭安裝型 |
R-
順時針轉 |
1 |
86 |
11 |
| IVP (Q/V) 3 |
17,21,25,30,
32,35,38,42 |
H-
高壓型 |
|
省略 -
英制固定螺紋 |
L-
腳座安裝型 |
L-
逆時針轉 |
1 |
86 |
11 |
| IVP (Q/V) 4 |
30,35,38,42,
50,60,67,75 |
|
|
|
|
|
1 |
86 |
11 |
● 代號，是在1200r/min和6.9bar(100psi)下的額定容量 US gpm
★ 記號， IVPQ系列無 H高壓型規格。
▲ 記號， IVPQ系列主軸無花鍵型式。
|
